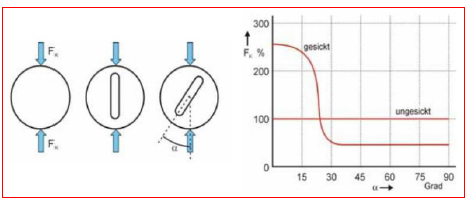

Einfluss der Sickenlage auf die ertragbare Knickkraft. Erklären Sie wie sich die Knickkraft in Abhängigkeit von der
Sickenlage verhält (Diagramm zeichnen). Welche Gestaltungsregel ergibt sich daraus für den Konstrukteur?

Question

Answer 1

→ Bis α = 20° wesentliche Erhöhung der Steifigkeit durch Sicke danach rascher Abfall bis auf 40% des
ursprünglichen Wertes ohne Sicke.
→ Gestaltungsrichtlinie: Anpassen von Form, Lage und Ausrichtung der Sicken an die Belastung
