TPG Altklausuren

Fertigungsgerechte Werkstückgestaltung, Fügen

Welche Schrumpfungsarten treten beim Schweißen auf? Erklären Sie die beim Schweißen auftretenden
Schrumpfungen anhand zweier Skizzen (SOLL- und IST-Zustand von Stumpfstoß – zwei Platten mit V-Naht
verschweißt). Nennen Sie zwei Arten, wie Schrumpfungen vermieden werden können.

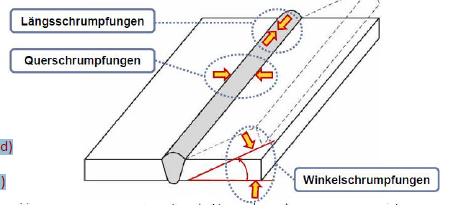

- Längsschrumpfungen
- Querschrumpfungen
- Winkelschrumpfungen


→ Spannvorrichtungen (vorbeugend)
→ Kalt-/Warmrichten (nachträglich)
