TPG Altklausuren

Toleranzgerechtes Konstruieren

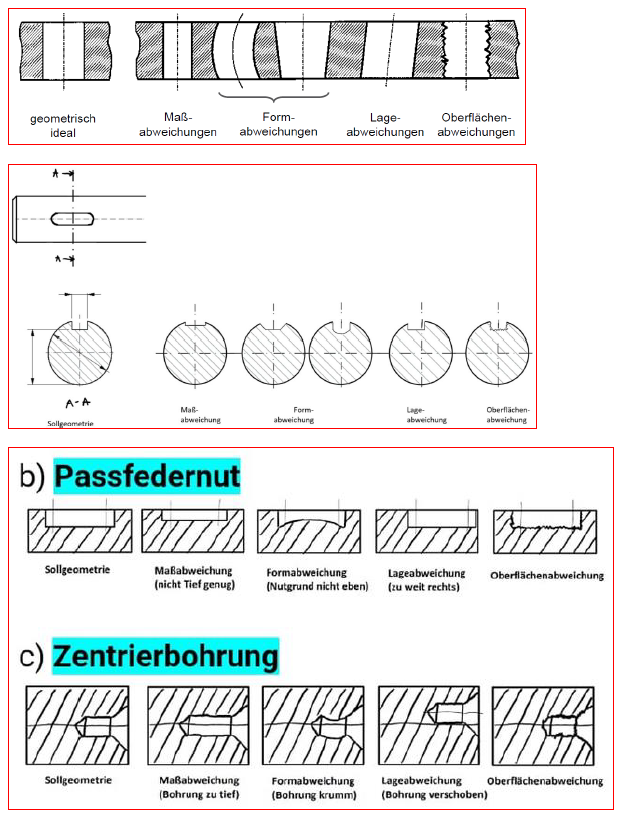

Nennen Sie die vier möglichen Arten von Gestaltabweichungen und verdeutlichen Sie diese mit je einer Skizze
am Beispiel einer Passfedernut/zylindrischen Bohrung.

- Maßabweichung → Durchmesser Bohrung
- Formabweichung → Geradheit, Rundheit
- Lageabweichung → Richtung: Parallelität | Ort: Koaxialität | Lauf: Lauf
- Oberflächenabweichung
