Toleranzgerechtes Konstruieren, Übung 3

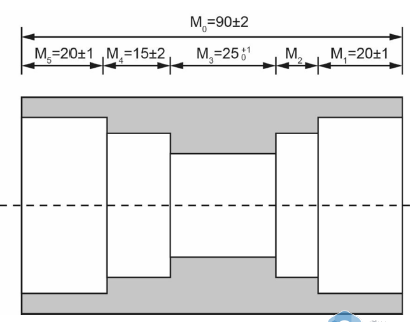

Übung 3: Gegeben ist die Skizze eines Getriebegehäuses (dargestellt im Schnitt). Hierbei sind die Längen der
Absätze M1, M3, M4 sowie die Gesamtlänge M0 mit den jeweils zugehörigen Fertigungstoleranzen gegeben. Im
Folgenden soll eine statistische Toleranzanalyse für die Absatzlänge M2 erfolgen.(Formeln waren nicht
gegeben!)
