  1. Was ist ein Transmissionsgatter?
  2. Warum ist ein Transmissionsgatter ein besserer Schalter als ein einzelner Transistor?
  3. Wie funktioniert ein Transmissionsgatter?
  4. Was passiert, wenn EN = 1 und EN̅ = 0?
  5. Was passiert, wenn EN = 0 und EN̅ = 1?

  1. Ein Transmissionsgatter ist eine Kombination aus einem nMOS- und einem pMOS-Transistor, die gemeinsam als bidirektionaler Schalter arbeiten.

  2. Im Gegensatz zu einem einzelnen Transistor kann ein Transmissionsgatter sowohl 0'en als auch 1'en gut weiterleiten, weil:

    • nMOS 0’en gut weiterleitet, aber nicht 1’en.
    • pMOS 1’en gut weiterleitet, aber nicht 0’en.
    • Zusammen leiten sie beide Zustände zuverlässig weiter.

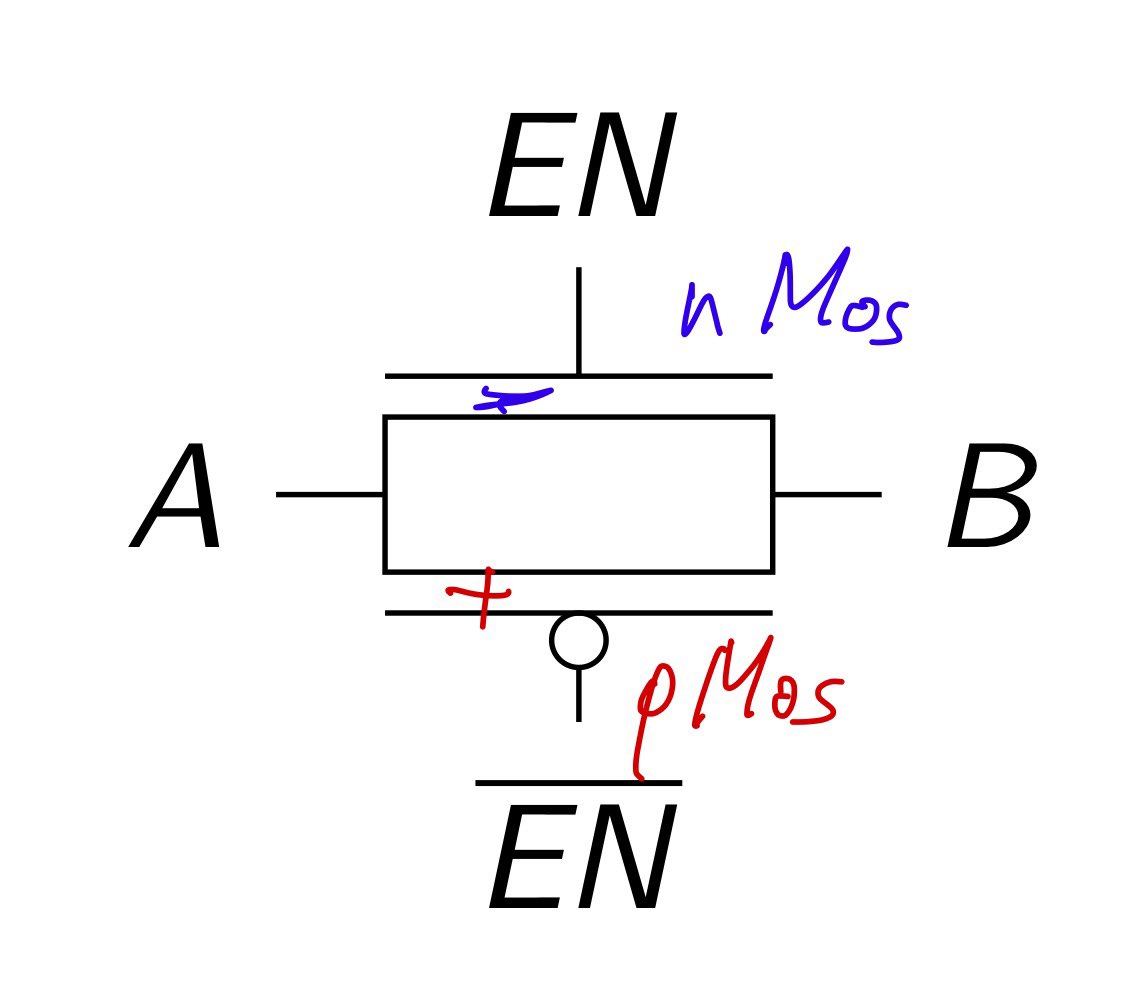

  3. Das Transmissionsgatter wird mit einem Steuersignal EN gesteuert:

    • EN = 1 und EN̅ = 0 → Der Schalter ist EIN (A mit B verbunden).
    • EN = 0 und EN̅ = 1 → Der Schalter ist AUS (A und B nicht verbunden).

  4. Wenn EN = 1 und EN̅ = 0, dann ist das Transmissionsgatter leitend, und das Signal von A wird zu B durchgeschaltet.

  5. Wenn EN = 0 und EN̅ = 1, dann ist das Transmissionsgatter gesperrt, und kein Signal kann von A nach B fließen.Uploaded in iOS
