  1. Was macht ein Multiplexer (MUXn)?
  2. Wie viele Steuerleitungen benötigt ein Multiplexer mit n Eingängen?
  3. Wie lautet die allgemeine Logikfunktion eines Multiplexers?
  4. Wie kann man Multiplexer zur Logikrealisierung nutzen?
  5. Wie kann ein MUX als Look-up-Tabelle (LUT) verwendet werden?
  6. Wie kann ein Multiplexer beliebige boolesche Funktionen realisieren?

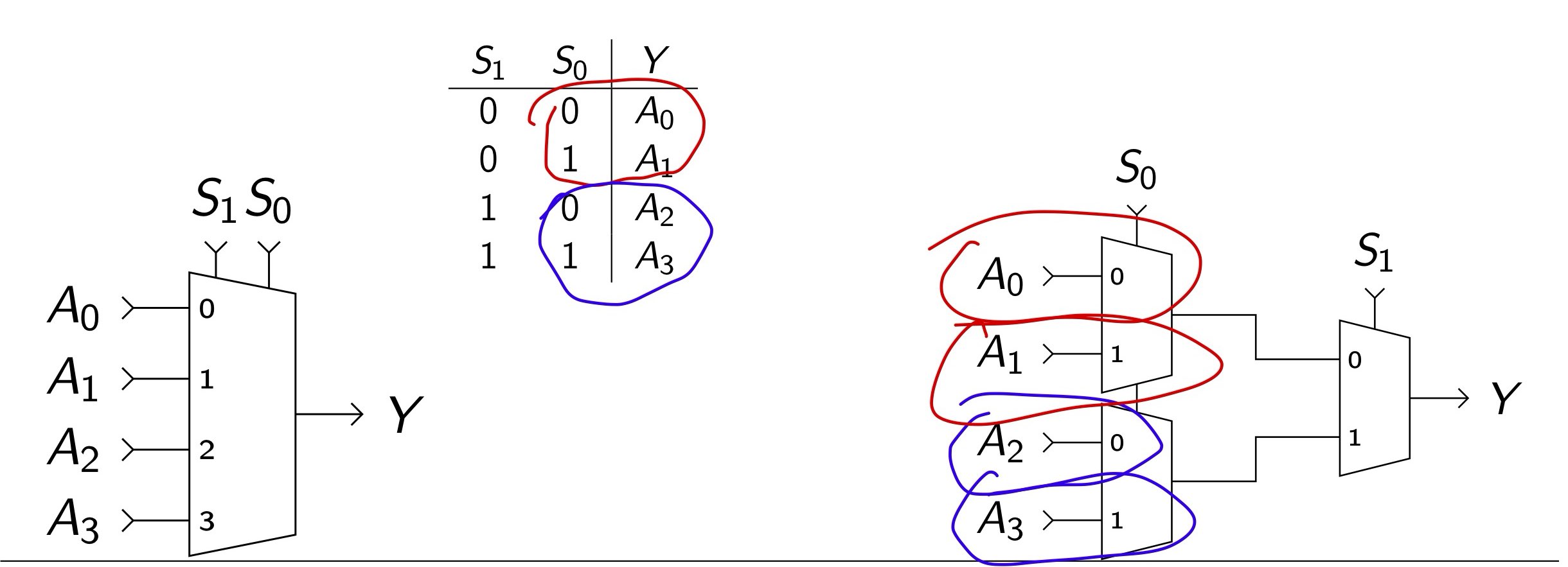

  1. Ein Multiplexer (MUXn) ist eine Schaltung, die einen von n Dateneingängen auswählt und an den Ausgang Y weiterleitet.
  2. Die Anzahl der Steuerleitungen kkk für nnn Eingänge ergibt sich aus:
    k = log⁡2(n)
  3. Die Logikfunktion ist:
    Y=Au2,k(S_(k−1) ... S_0)

    Der gewählte Eingang hängt von den Steuersignalen ab.

  4. Steuersignale können Variablen sein, Dateneingänge definieren die Wahrheitswerte → Umsetzung boolescher Funktionen.
  5. Ein MUX kann als LUT (Look-up-Tabelle) dienen → Speicher für feste Wahrheitswerte. (z.B. RAM oder ROM)
  6. Jede boolesche Funktion mit N Variablen kann mit einem MUX2N−1 realisiert werden.Uploaded in iOS
