DigitalTechnik

  1. Was ist ein Karnaugh-Diagramm?
  2. Wie hilft ein Karnaugh-Diagramm bei der Logikminimierung?
  3. Was ist ein Primimplikant?
  4. Regel für Bereiche im Karnaugh-Diagramm?

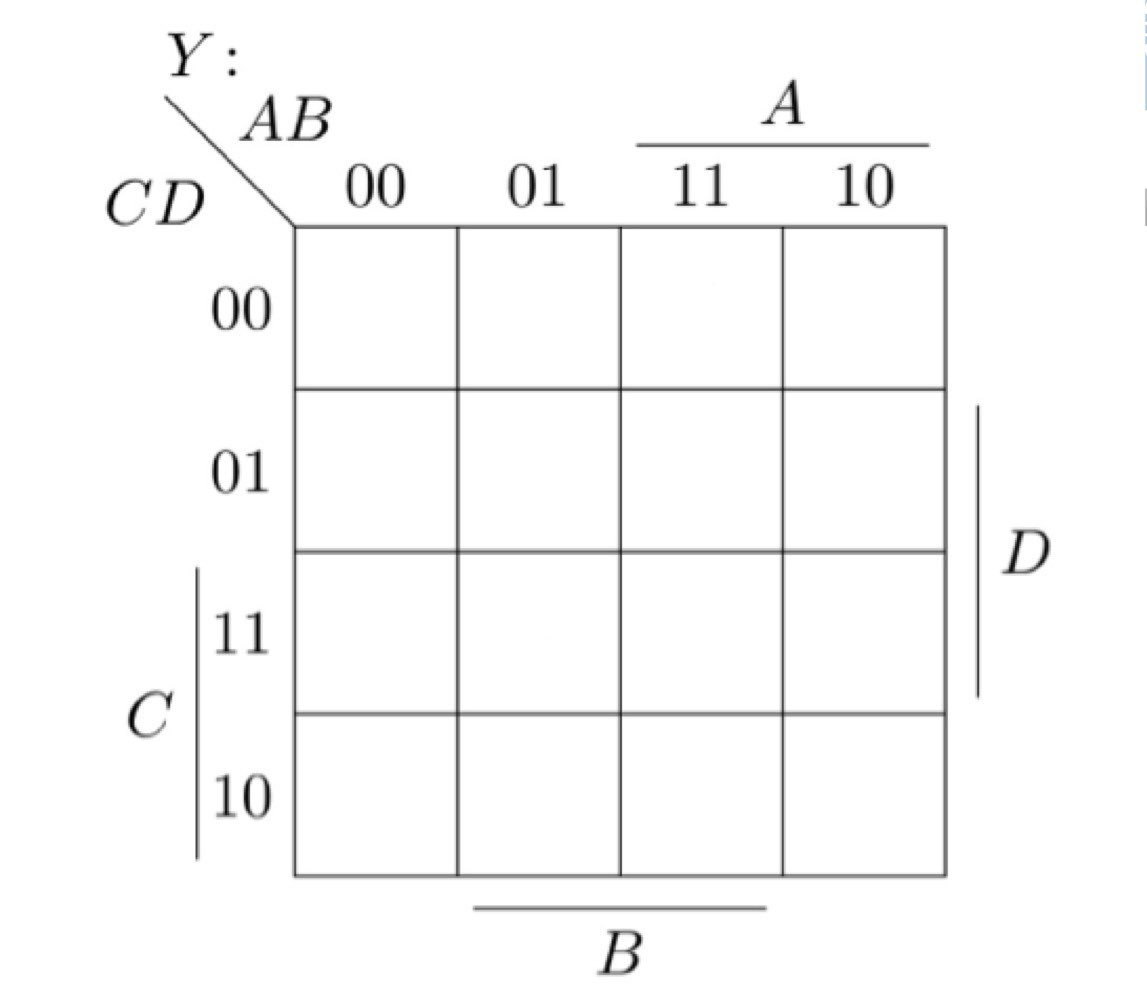

  1. Ein Karnaugh-Diagramm ist eine graphische Darstellung boolescher Funktionen, die das Minimieren von Schaltfunktionen erleichtert.
  2. Es gruppiert zusammenhängende Einsen und ermöglicht so eine vereinfachte Darstellung der booleschen Gleichung

  3. Ein Primimplikant ist eine größtmögliche Gruppe von Einsen im Diagramm, die sich nicht weiter vergrößern lässt​.
  4. Nur rechteckige Bereiche mit 2^k Einsen sind erlaubt, da sie sich durch einfache boolesche Terme darstellen lassen (keine L- oder Z-Formen)​.​Uploaded in iOS
