DigitalTechnik

  1. Was ist die Ausbreitungsverzögerung (Propagation Delay, tpd)?
  2. Was ist die Kontaminationsverzögerung (Contamination Delay, tcd)?
  3. Warum können tpd und tcd unterschiedlich sein?

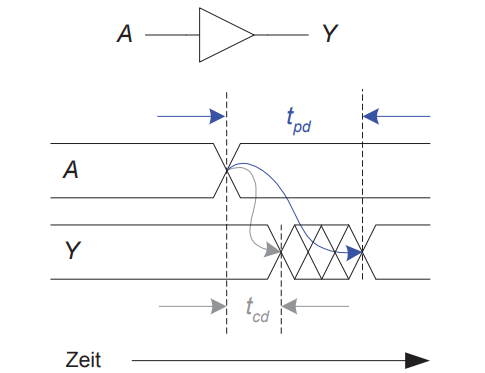

  1. Die Ausbreitungsverzögerung (tpd) ist die maximale Zeit, die ein Signal benötigt, um sich vom Eingang zum Ausgang auszubreiten​.
  2. Die Kontaminationsverzögerung (tcd) ist die minimale Zeit, die ein Ausgangssignal stabil bleiben muss, bevor es sich ändern kann​.

  3. - mehrere Ein- und Ausgänge mit unterschiedlich langen Pfaden

    - unterschiedliche Verzögerungen für steigende (tpd,LH) und fallende (tpd,HL) Flanken.
