DigitalTechnik

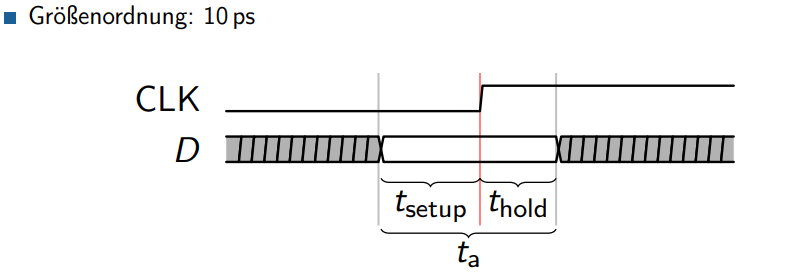

Was sind die Zeitanforderungen an das Eingangssignal D?

Das Dateneingangssignal D muss im Abtast-Zeitfenster um die Taktflanke stabil sein, um Metastabilität zu vermeiden.
  • Setup time (tsetup): Ist das Zeitintervall vor der Taktflanke, in dem D stabil sein muss.
  • Hold time(thold): Das Zeitintervall nach der Taktflanke, in dem D stabil sein muss.
  • Aperture time (ta):    ta = tsetup + thold
