Automatisierte Produktionsanlagen Vorlesung

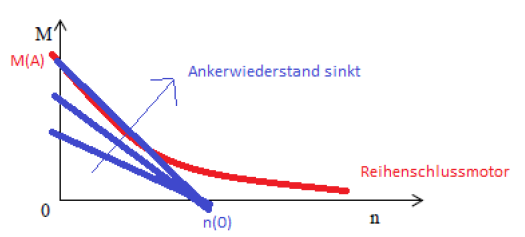

Zeichnen Sie in das dargestellte Diagramm qualitativ das Lastmoment einer permanent erregten Gleichstrommaschine über der Drehzahl bei konstanter Ankerspannung ein (jeweils stationäre Betriebspunkte) (1).
Wie ändert sich der Verlauf, wenn der Ankerwiderstand reduziert wird (1)?
Zeichnen Sie zusätzlich den Drehzahlverlauf eines Reihenschlussmotors ein (1).
Wie groß ist die theoretische Leerlaufdrehzahl der Reihenschlussmaschine (1)?
Warum (1)?

Theoretische Leerlaufdrehzahl ist unendlich, da Erregung zu gering.

Diskussion
