Automatisierte Produktionsanlagen Vorlesung

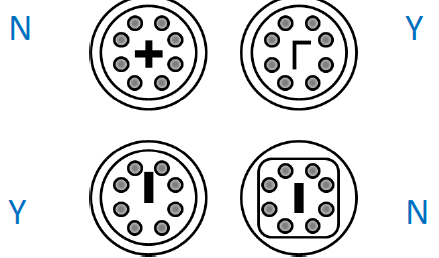

Im folgenden Bild sehen Sie eine Skizze, die die Frontalansicht eines fiktiven Steckers mit 8 verschiedenen Pins symbolisiert. (5)

a. Wie könnte ein möglicher Stecker ausgelegt sein, dass er Poka Yoke gerecht wird? Bitte zeichnen Sie an die folgenden Steckerentwürfe ein „N" für Nicht-Poka-Yoke-Konformität und ein „Y" für Poka-Yoke- Konformität. Die inneren, schwarzen Formen symbolisieren eine Kunststoffführung. (2)

b. Bitte kennzeichnen Sie im Folgenden den vorzuziehenden Steckerentwurf mittels eines Kreuzes, und erklären Sie Ihre Entscheidung. (3)



a.
b. Lösung unklar: beide Poka Yoke

das spricht für links:

Mit dem Plastikteil ist es einfacher zu erkennen und einzuführen

das spricht für rechts:

kommt ohne zusätzliches Material aus.

Diskussion
