Fertigungsmesstechnik

Erläutern Sie das Funktionsprinzip von messenden und schaltenden Tastern!

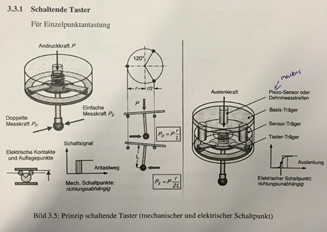

Schaltende Taster: kein Scannen möglich, Erfassung einzelner Punkte
  • Einfache und kostengünstige Bauart
  • Bei Materialkontakt wird Taststift ausgelenkt
  • Bei erreichen bestimmter Auslenkung mechanisches oder elektrisches Schalten
  • Am Schaltpunkt werden die Koordinaten der Kugelmitte bestimmt
  • Schaltpunkte sind richtungsabhängig, elektrische nicht

Messende Taster: Scannen u. Formmessungen durch kont. Messpunkterfassung

  • Teure, jedoch sehr genaue Bauart
  • Kontinuierliche Aufnahme von Messpunkten
  • Beim Überfahren/Antasten der WS-Oberfläche wird die Verschiebung eines Kräfteparallelogramms bestimmt aus der sich die Koordinaten der Messpunkte errechnen lassen
