Fertigungsmesstechnik

Welche Antastrichtung ist unter dem Aspekt der Genauigkeit vorzuziehen und warum?

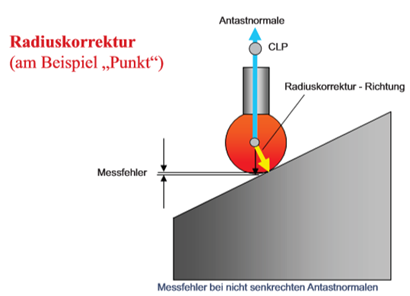

  • Antastung sollte in Richtung des Normalenvektor der angetasteten Werkstückfläche erfolgen
  • Ist dies nicht der Fall kommt es zu einem Messfehler, dessen Größe sich mit Hilfe einer Winkelfunktion bestimmen lässt
  • Der Fehler wird mit zunehmendem Tastkugeldurchmesser größer
  • Sind alle variablen der Winkelfunktion bekannt kann eine entsprechende Radiuskorrektur berechnet werden

Diskussion
