Fluidsystemdynamik

Einfluss der Reibung und Zähigkeit, Hydraulische Kräfte

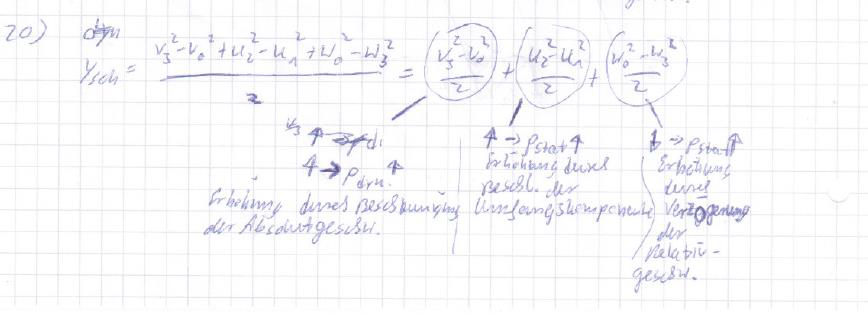

Zeigen Sie bitte anhand der Euler-Hauptgleichung in 2. Form, wie der Druck innerhalb einer radialen Pumpe erhöht wird. Welche Geschwindigkeitskomponenten erhöhen dabei den dynamischen Druck und welche den statischen Druck?

-Der dynamische Druck der Strömung wird durch die Beschleunigung der Absolutgeschwindigkeit 𝑣 erhöht.
v↑ ⟹𝒑𝒅𝒚𝒏 ↑
-Der statische Druck der Strömung wird durch die Erhöhung der Umfangskomponente 𝑢⃗ erhöht (𝑝𝑠𝑡𝑎𝑡~𝐹𝐹𝑙~𝜔2~𝑢⃗2).
u↑ ⟹𝒑𝒔𝒕𝒂𝒕 ↑
-Der statische Druck der Strömung wird durch die Verzögerung der Relativgeschwindigkeit 𝑤⃗⃗ erhöht.
w↓ ⟹𝒑𝒔𝒕𝒂𝒕 ↑
