Fluidsystemdynamik

Einfluss der Reibung und Zähigkeit, Hydraulische Kräfte

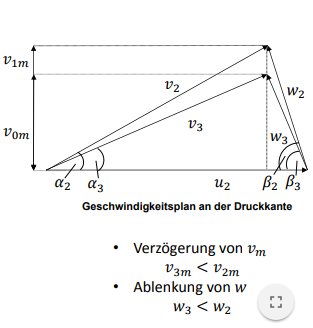

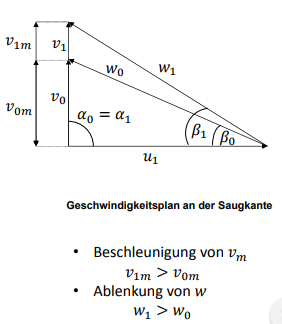

Wie wirkt sich die endliche Schaufelstärke auf die Meridian- und Relativgeschwindigkeit an der Saug- und an der Druckkante eines Pumpenlaufrades aus? Stellen Sie bitte den Sachverhalt anhand der Geschwindigkeitsdreiecke dar. Gehen Sie dabei von einer drallfreien Anströmung am Eintritt des Pumpenlaufrades aus.

Diskussion
