Einfluss der Reibung und Zähigkeit, Hydraulische Kräfte

Was ist unter dem Bernoulli-Effekt zu verstehen? Erläutern Sie diesen Effekt bitte anhand geeigneter Skizzen.

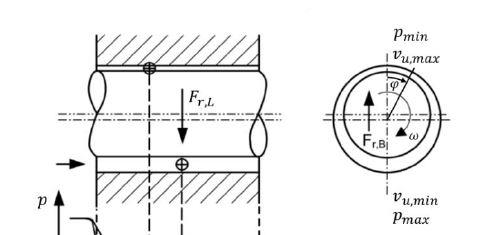

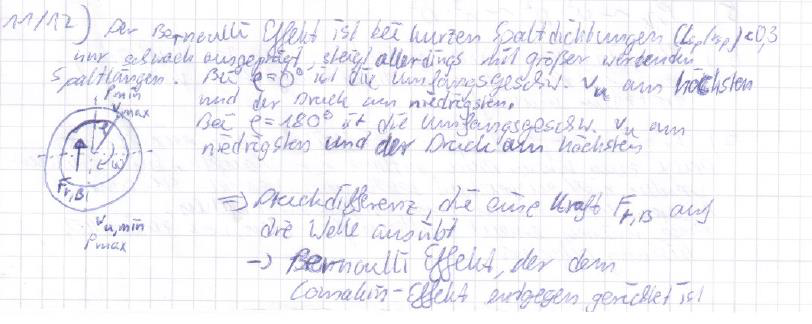

Der Lomakin-Effekt und der Bernoulli-Effekt treten in Spaltdichtungen auf und sind zwei gegensätzlich wirkende Mechanismen. Der Lomakin-Effekt besitzt eine zentrierende Wirkung auf die Welle, der Bernoulli-Effekt besitzt eine dezentrierende Wirkung. Der Bernoulli-Effekt ist bei kurzen Spaltdichtungen l/r<0,3 nur schwach ausgeprägt, steigt allerdings mit größer werdenden Spaltlängen. Bei 𝜑=0° Umfangsgeschwindigkeit 𝑣𝑢⃗ am höchsten und der Druck am niedrigsten. Bei 𝜑=180° Umfangsgeschwindigkeit 𝑣𝑢⃗ am niedrigsten und Druck am größten. Es resultiert eine Druckdifferenz, die ebenfalls eine Kraft 𝐹𝑟,𝐵 auf die Welle ausübt. Der Effekt wird Bernoulli-Effekt genannt. Die Bernoulli-Kraft 𝐹𝑟,𝐵 ist der Lomakin-Kraft 𝐹𝑟,𝐿 genau entgegen gerichtet.
