Mobilkommunikation

Kapitel 3: Drahtlose Sicherungsschicht

Erklären Sie die Grundidee von OFDM am Beispiel einer Übertragung von fünf Bits auf fünf Frequenzen unter Verwendung von ASK

  • Übertragung erfolgt auf mehreren orthogonalen Frequenzen parallel
  • damit wird die Symbolrate deutlich verringert
  • zu übertragenden Daten werden in mehrere Unterträger aufgeteilt und parallel mit einem einfachen Modulationsverfahren übertragen

BEISPIEL:
Die zu übertragenden Symbole werden nach den jeweiligen Bits auf die 5 Frequenzen aufgeteilt

5 Bits:
bit0 - f0
bit1 - f1
bit2 - f2

Übertragen wir das Symbol 11010, so sind nur die Frequenzen f0, f1, f3 gemäß ASK "angeschaltet".

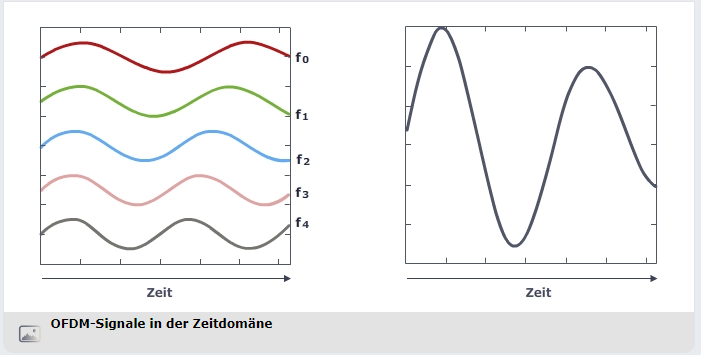

Die folgende Abbildung zeigt die Frequenzkomponenten im Zeitbereich und das Ergebnis, das auch schließlich übertragen wird.
