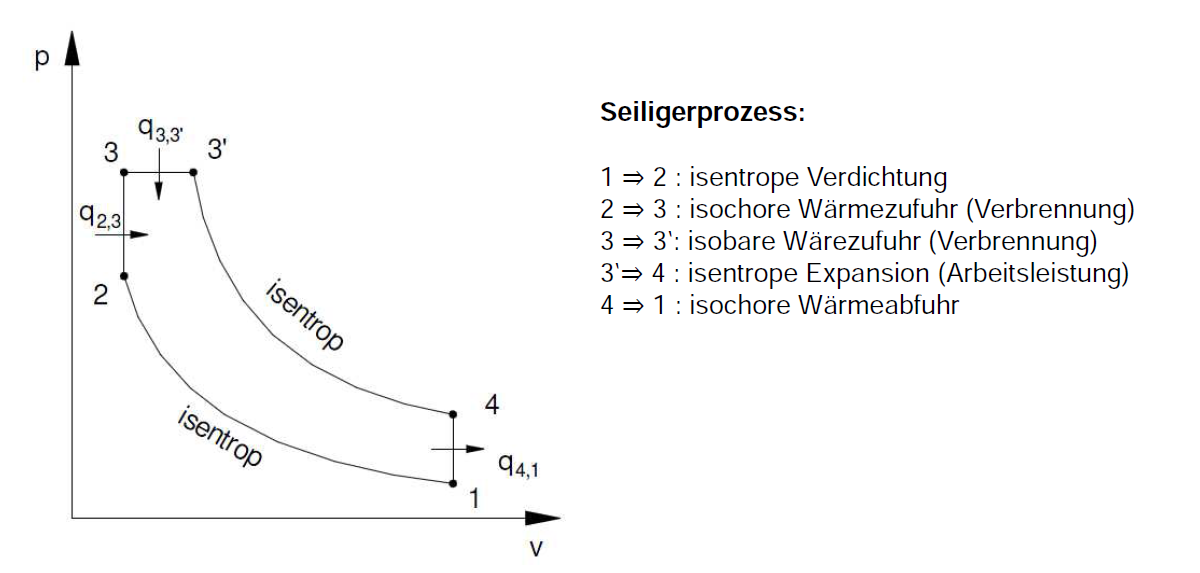

Zeichne den Seiligerprozess.
Für welchen Motortyp gilt dieser und beschreibe die einzelnen Phasen

Beim Dieselmotor werden die 5 Prozessschritte wie folgt realisiert
  • 1-2 Der Kolben bewegt sich in Richtung des oberer Totpunkt. Die sich im Kolben befindliche Luft wird verdichtet. Das heißt, es wird Arbeit an der Luft verrichtet
  • 2-3 Der Dieselkraftstoff wird in den Brennraum eingespritzt. Durch die hohe Temperatur der komprimierten Luft entzündet sich das Verbrennungsgesmisch und die innere Energie des Brennstoffs wird in Form von Wärme frei. Dieses erfolgt zunächst isochor
  • 3-3´Durch die Andauernde (verschleppende) Verbrennung wird der Druck so weit erhöht, dass sich das Verbrennungsgemisch ausdehnt und der Kolben in Richtung unterer Totpunkt bewegt. Dabei wird technische Arbeit am Kolben geleistet, die an der Kurbelwelle abgenommen wird
  • 3´-4 Das Verbrennungsgas entspannt sich. Das Volumen des Verbrennungsgases steigt an, bis der Kolben den unteren Totpunkt erreicht. Bis dahin wird am Kolben technische Arbeit geleistet
  • 4-1 Das Auslassventil öffnet sich und das heiße Abgas wird aus dem Brennraum ausgeschoben. Dabei wird Energie in Form von Wärme abgeführt
