4. Gitterfehler, MK, Phasen, Gefüge

Stufenversetzung - skizze ? wie ist der Burgersvektor ausgerichtet und was gibt er an ? Wann ist eine Stufenversetzung positiv ?

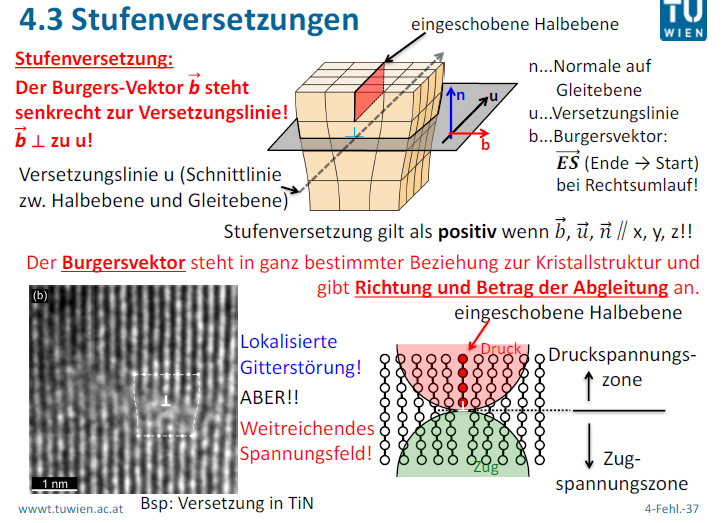

Burgersvektor und Versetzungslinie stehen senkrecht zueinander. Eine Stufenversetzung kann man sich als eine zusätzliche Halbebene von Teilchen (Atome, Ionen) vorstellen, die in einen perfekten Kristall eingeschoben ist. Den Ort, wo diese Halbebene endet, nennt man den Versetzungskern oder die Versetzungslinie. Dort bewirkt die Versetzung die stärkste Verzerrung des Gitters, was ein hochenergetisches Dehnungsfeld um die Versetzungslinie herum ergibt (vgl. Abbildung).
