10. Modellierung von Softwaresystemen

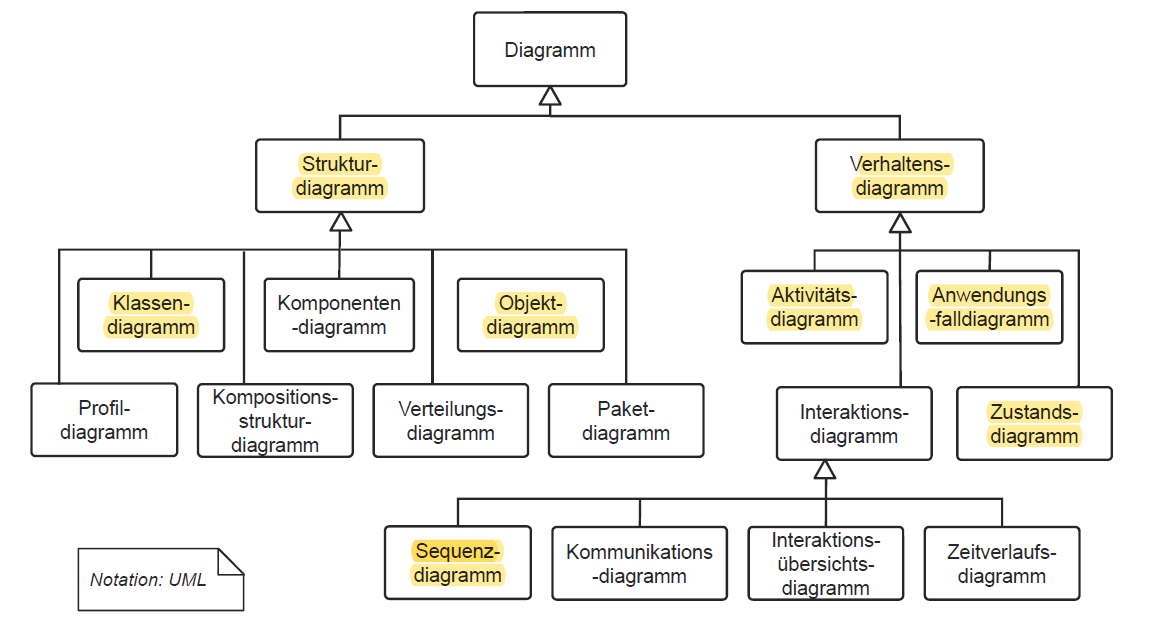

Nennen Sie die (für uns wichtige) UML-Verhaltensdiagramme.

Die sieben Verhaltensdiagramme:
  1. das Aktivitätsdiagramm,
  2. das Anwendungsfalldiagramm (auch: Use-Case o. Nutzfalldiagramm genannt),
  3. das Sequenzdiagramm,
  4. das Zustandsdiagramm.


Skript 4 _ Seite 8

.
