Datenbanken

Aufgabe ER (gut)

Zug

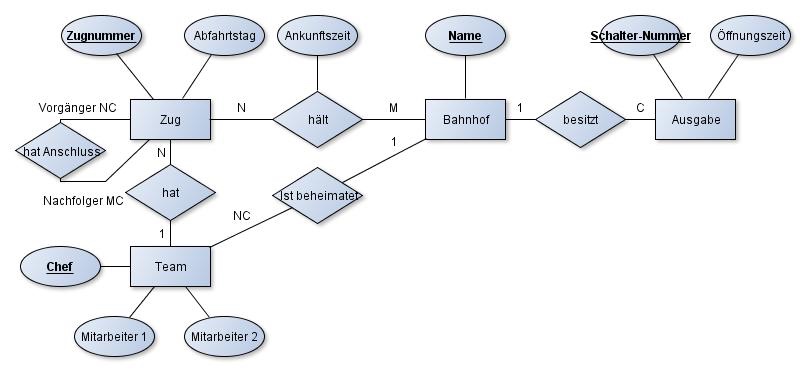

Eine neue Eisenbahn Gesellschaft möchte geschäftsrelevante Daten in einer Datenbank speichern. Formulieren sie folgenden Sachverhalt als ER Diagramm (Entitäten, Relationen, Attribute, Schlüsselkandidat, Kardinalitäten der Relationen):
Jeder Zug, der durch seine Zugnummer eindeutig gekennzeichnet ist, besitzt einen Abfahrtstag. Er hält zu bestimmten Uhrzeiten an verschiedenen Bahnhöfen, die durch den Namen eindeutig werden. An jedem Bahnhof hält mindestens ein Zug. Ein Bahnhof kann eine Fahrkarten Ausgabe mit eindeutiger Schalter Nummer besitzen, die zu festgelegten Zeiten geöffnet hat. Jeder Zug wird begleitet von einem Zugbegleiter Team, bestehend aus dem Zug Chef sowie zwei weiteren Mitarbeitern. Das Zugbegleiter Team ist durch den Namen des Zug Chefs eindeutig identifizierbar. Jedes Zugbegleiter Team ist in einem Bahnhof beheimatet. Jeder Zug kann Anschluss Zug von anderen Zügen sein. Ein Zug kann mehrere Anschluss Züge haben.
