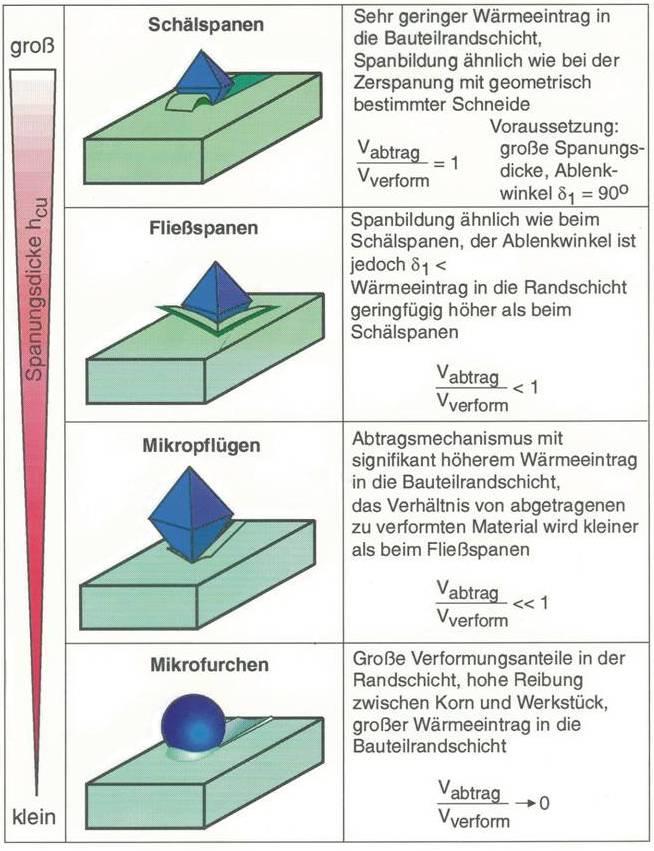

Die Abbildung zeigt ein Modell der Spanbildung beim Schleifen.

Charakterisieren Sie die Bereiche I bis III.

Beschreiben Sie die Änderung des Spanbildungsmechanismus mit abnehmender Spanungsdicke.

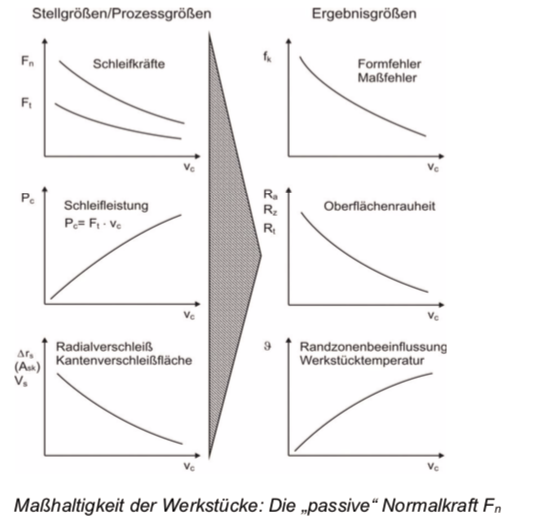

Skizzieren Sie die Änderung der Prozesskräfte bei Erhöhung der Schnittgeschwindigkeit vc. Welcher Kraftvektor beeinflusst die Maßhaltigkeit der Werkstücke.

Was versteht man unter bezogenen Schleifkräften F‘?

Question

Die Abbildung zeigt ein Modell der Spanbildung beim Schleifen.

Charakterisieren Sie die Bereiche I bis III.
Beschreiben Sie die Änderung des Spanbildungsmechanismus mit abnehmender Spanungsdicke.
Skizzieren Sie die Änderung der Prozesskräfte bei Erhöhung der Schnittgeschwindigkeit vc. Welcher Kraftvektor beeinflusst die Maßhaltigkeit der Werkstücke.
Was versteht man unter bezogenen Schleifkräften F‘?

Answer 1

1.

I = elastische Verformung, Reibung Korn / Werkstoff
II = elastische und plastische Verformung, Reibung Korn / Werkstoff, innere Werkstoffreibung
III = elastische und plastische Verformung und Spanabnahme, Reibung Korn/Werkstoff, innere Werkstoffreibung

2.

3.

4.
