Anforderungsmodellierung

Wie können in der UML Kontrollflüsse dargestellt werden und was bezweckt diese Darstellung?

Zweck:
  • Dokumentation der Ablauflogik von Prozessen
  • Spezifikation der geforderten Ablauflogik von Prozessen, die zur Erfüllung des Betriebszwecks vom betrachteten System ausgeführt werden müssen

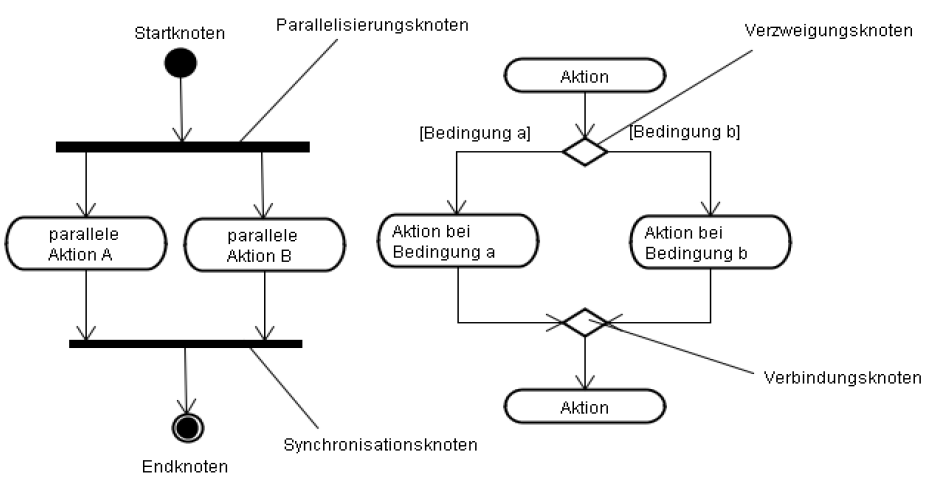

Darstellungsbeispiel:

Diskussion
