DigitalTechnik

  1. Warum ist reines Silizium ein schlechter Leiter?
  2. Wie kann die Leitfähigkeit von Silizium verbessert werden?
  3. Welche Dotierungsarten gibt es und welche Elemente werden verwendet?
  4. Was ist ein pn-Übergang?
  5. Was ist die Schwellenspannung Vth?
  6. Wann fließt Strom durch einen pn-Übergang?

  1. Reines Silizium hat keine freien Ladungsträger, daher leitet es kaum Strom.
  2. Durch Dotierung, also das gezielte Einbringen von Fremdatomen, die freie Ladungsträger erzeugen.

  • n-Typ (Elektronen als Ladungsträger) → Arsen (As), Phosphor (P)
  • p-Typ (Löcher als Ladungsträger) → Bor (B), Gallium (Ga)

    4.   Die Grenze zwischen einem p-dotierten und einem n-dotierten Halbleiter.
    5.   Die Mindestspannung, ab der ein pn-Übergang leitend wird (z. B. 0,7 V für Silizium).

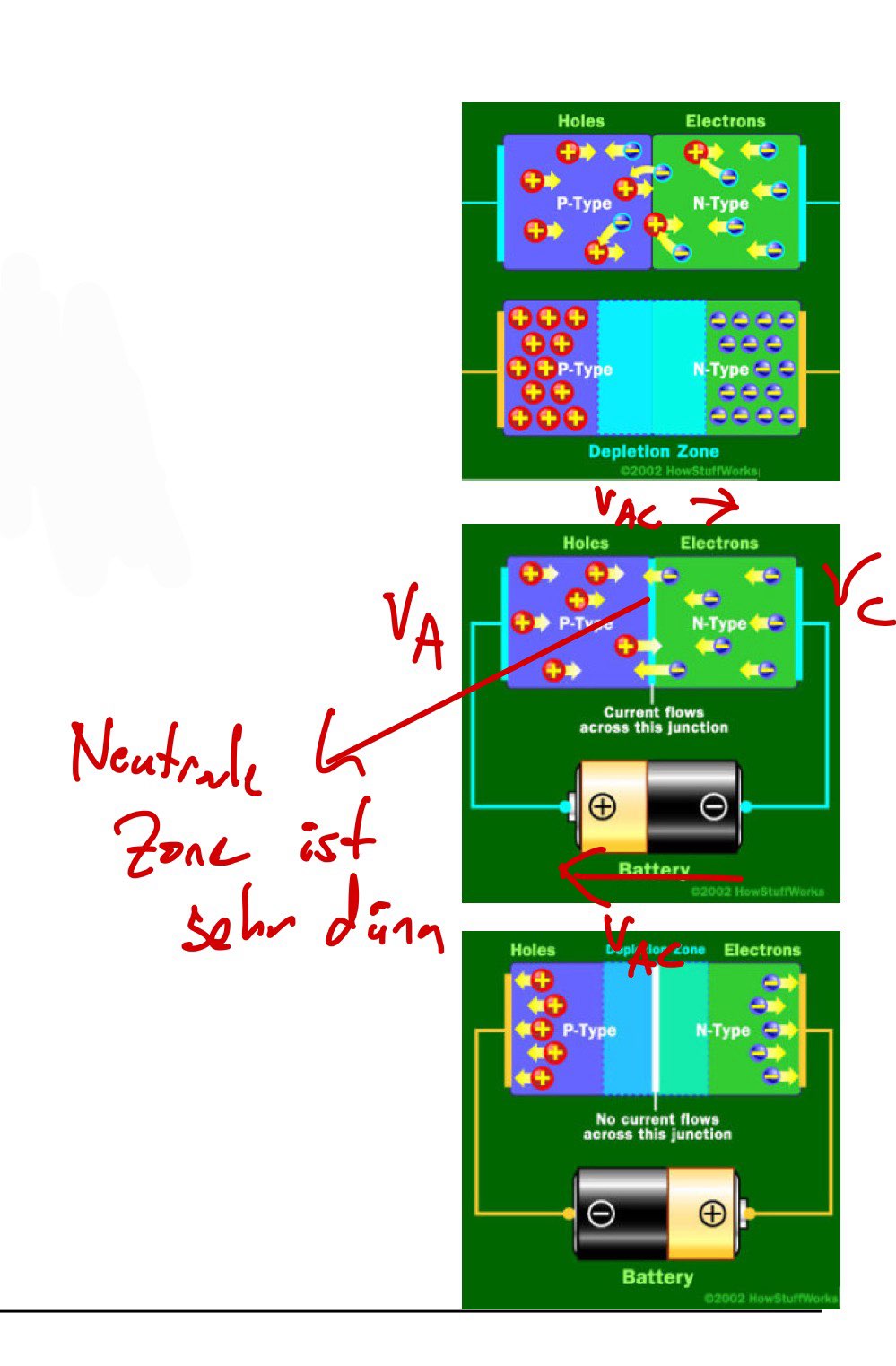

    6.
  • VorwärtsspannungVAC=VA−VC>Vth → Stromfluss von Anode zu Kathode.
  • SperrspannungVAC=VA−VC<Vth → Kein Stromfluss.Uploaded in iOS
