Was ist ein D-Flip-Flop und welche Vorteile hat es gegenüber einem D-Latch?

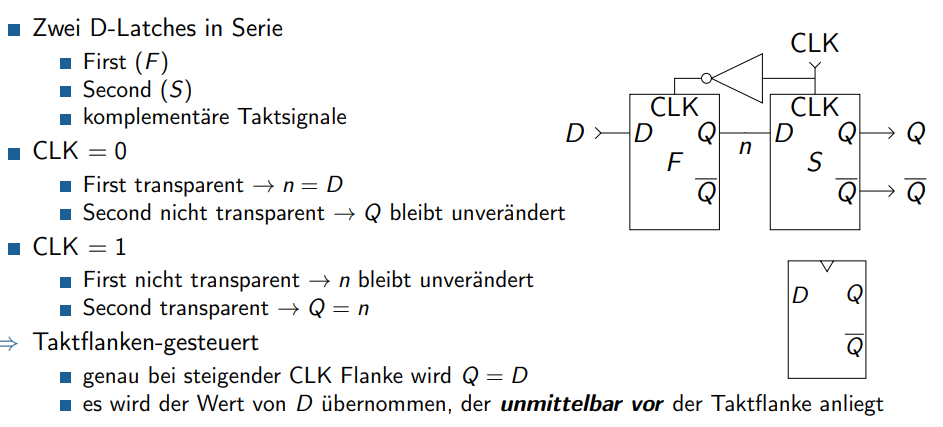

  • Ein D-Flip-Flop wird durch serielle Verbindung von zwei D-Latches erstellt.
  • Es wird durch eine Taktflanke (normalerweise die steigende Flanke) gesteuert, d.h. die Daten werden nur zu einem bestimmten Zeitpunkt des Taktsignals erfasst.
  • Dies sorgt für ein stabileres und vorhersehbareres Verhalten.
  • Der Wert von D wird unmittelbar vor der Taktflanke übernommen.
