UseCase Diagramme erklären können (sehr einfaches UC-Diagramm liegt vor)

Beschreibt aus der Außensicht was das System leisten soll.

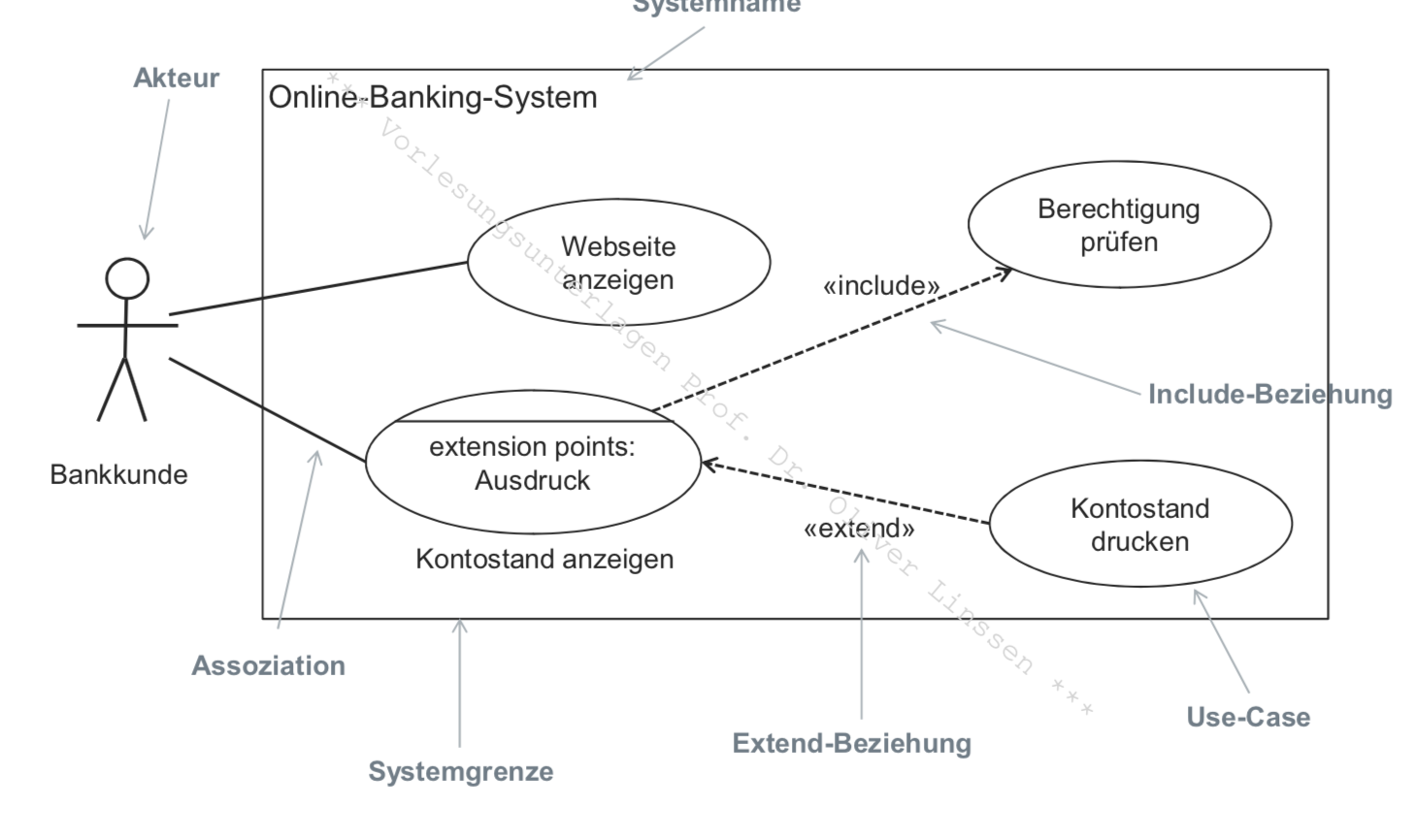

Die Beziehung zwischen Akteur und Anwendungsfall wird durch Direkte Bezieung oder durch  include(Use Case und Use Case)/extend (nur durch Sonderfall) Beziehungen dargestellt. Es wird dabei unterteilt in Hauptfunktionen (geforderte fachliche Funktionalität => Kontostand abfragen) und Basisfunktionen(typische Hauptfunktionen => Authentifizieren)
Es werden im ersten Schritt die Hauptaufgaben des Systems beschreiben

Systemgrenze => Von der Außenwelt , Akterue sind ausßerhalb der Systemgrenze

Akteure => eine Beziehung zwischen Akteuren stellt eine Vererbung des Verhalten des Abstrakten Akteurs dar.

Beziehungne => wenn alle aktuere das gleiche machen können, kann dieses vom Abstracten akterue passieren

Anwendungsfälle/Funktionen => stellen die Aufgaben dar

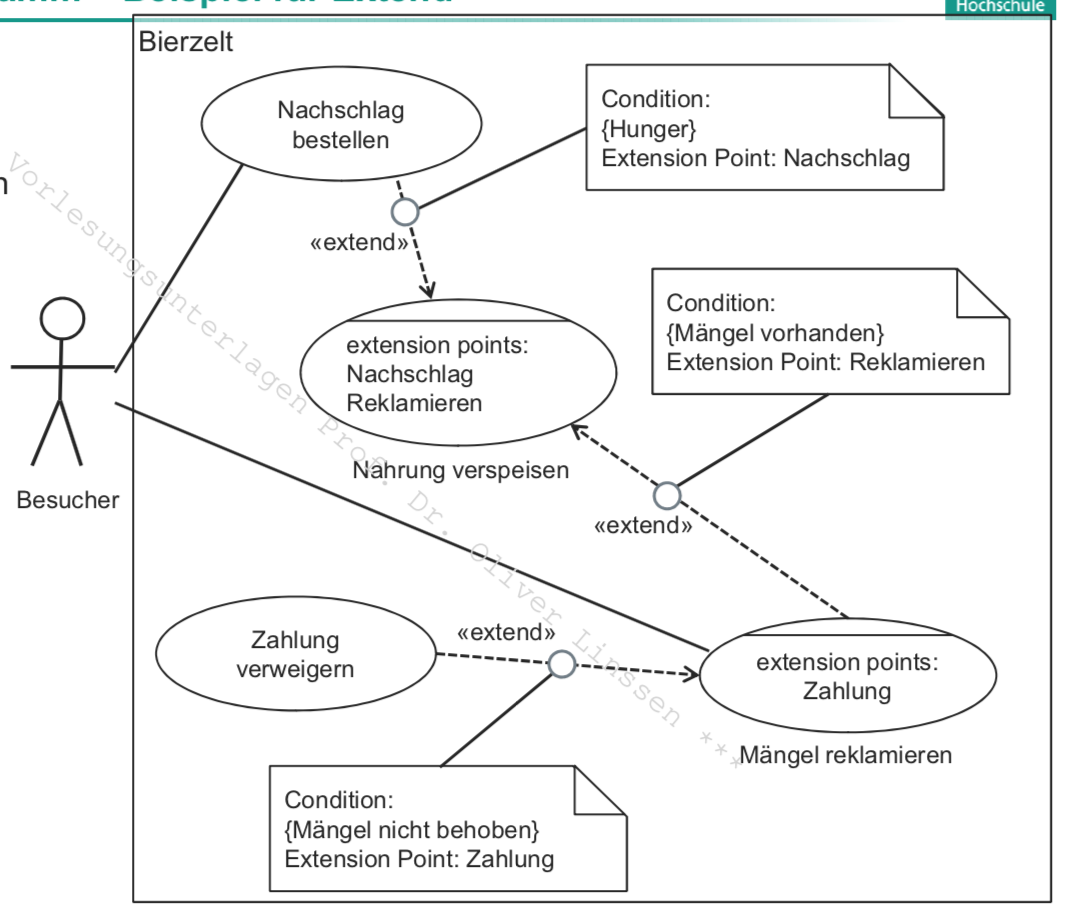

Extention poin => wird gekennzeichnet durch einen durchgezogenen Linie in der Funktion
auf die eine andere Funktion mit gestrichelter Linie zeigt
Extension Point: bekommt einen Namen der in den Condition darauf hinweist in geschweiften Klammern, wann er aufgerufen wird

Die Condition: Die in geschweiftel klammern geschrieben und gibt die bedingung an wann der extend point ausgeführt wir

Includebeziehungen gehören dazu und müssen mit ausgeführt werden
