Software Engeneering

lernen 1, lernen 4, noch lernen

UML Aktivitätendiagramm erklären können

Das Aktivitätendiagramm bildet zu jeden Use Case aus dem Use Case Diagramm ein eigenes Diagramm dar, um den Anwendungsfall genauer betrachten zu können. Aus einen Case einen fachlichen Arbeitsschritt abbilden der dann widrum als Aktivitätendiagramm dargestellt wird.
und diesen mit allen bekannten fachlichen Ausnahmen, Fehlern und Varianten abbilden
=> Anforderungen konkretisieren

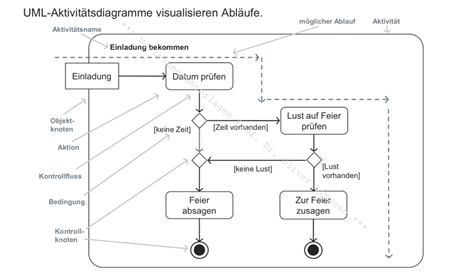

Bestandteile
  • Aktivität
  • aktivitätsname
  • möglicher Ablauf
  • Objektknoten
  • Aktion
  • Kontrollfluss
  • Bedingung
  • Kontollknoten
