Konstruktion VM

Kurbelgehäuse

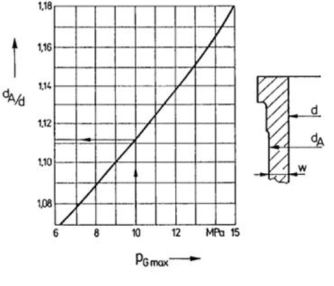

Zeigen Sie an einem Beispiel wie man die Mindestwanddicke nasser Zylinderlaufbuchsen
auslegt, bei gegebenem maximalem Gasdruck und Bohrungsdurchmesser.

Beispiel: Bohrungsdurchmesser 90mm Gasdruck maximal 150bar
Büchsenaussendurchmesser 1.18 x 90mm = 106mm Wandstärke = 8mm

Diskussion
