Konstruktion VM

Kurbelgehäuse

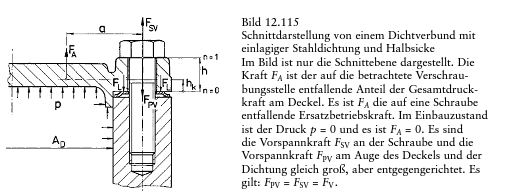

Skizzieren Sie die Schnittdarstellung des Dichtverbundes (Zylinderkopfdichtung) und tragen sie

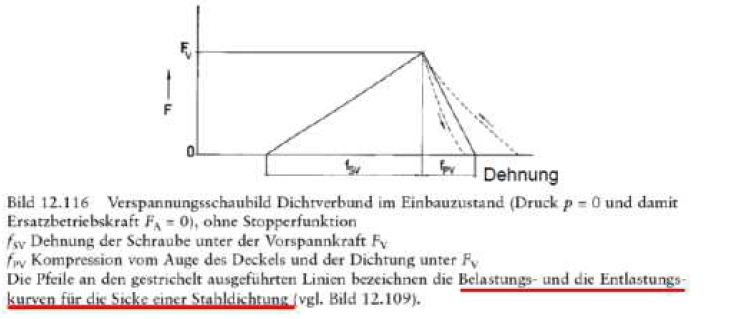

wichtige Kräfte ein. Skizzieren sie dazu das Verspannungsschaubild mit Kurven für Be- und
Entlastung.

Diskussion
