Konstruktion VM

Zylinderkopf

Welche Elemente müssen beim 4 Takt Motor im Zylinderkopf untergebracht werden ? Welche
Anforderungen sollten dabei erfüllt werden ?

· Ventile und deren Steuerung Platz für Nockenwellen, Kipp-/Schlepphebel
· Verdichtung muss gewährleistet sein Zusammenspiel von Kolbenform mit/ohne Mulde
und Brennraumform
· Quetschflächen und Ventilquerschnitte müssen untergebracht werden Zusammenspiel
von Kolbenform mit/ohne Mulde und Brennraumform
· Zündkerze und Injektor möglichst Zentral platziert 4 Ventilanordnung, Platzmangel
seitliche oder zentrale Einbaulage des Injektors ? Ggf zusätzliche seitliche Zündkerzen
· Guter Luftdurchsatz bei geringem Widerstand geringere Ladungswechselarbeit 4
Ventilanordnung

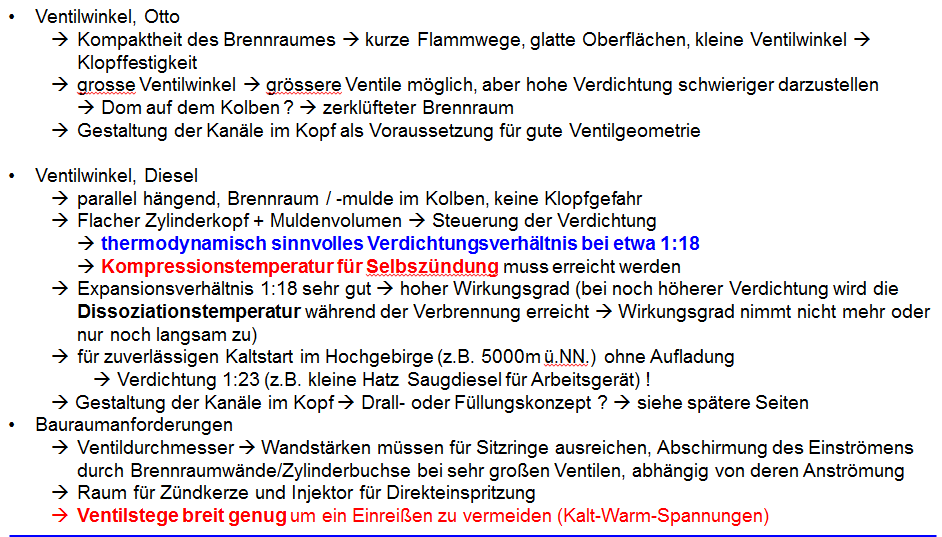

· Hängende Ventile, heute mit kleinen Ventilwinkeln für kompakte Brennräume
· Wenig wärmeabführende Fläche bei Kolben und Kopf vorteilhaft kleine Ventilwinkel,
glattflächige Brennräume, flache Kolben, keine Ecken und Kanten die Überhitzen können
oder die Strömung behindern
· Beachten: die grössten Ventile bringen nicht notwendigerweise die besten
Einströmbedingungen gegenseitige Behinderung der Strömung zwischen den Ventilen
sowie zwischen Ventilen und Zylinderwand


Diskussion
