05-Bauweisen

Wovon hängt die Standsicherheit eines Gebäudes ab? Welche zwei Elementtypen werden unterschieden?

  • Die Standsicherheit eines Gebäudes hängt grundlegend von seiner räumlichen Aussteifung ab.
  • Die Aussteifung ist daher bei der Konstruktion des Tragwerkes als erstes zu prüfen und sicherzustellen (ggf. erheblichen Einfluss auf den architektonischen Entwurf, daher frühzeitig bedenken und in Entwurf einarbeiten!).
  • Ist der Entwurf in Abschnitte (Fugen) unterteilt, gilt: jeder Gebäudeabschnitt muss für sich standsicher sein.
  • Zwei Elementtypen:

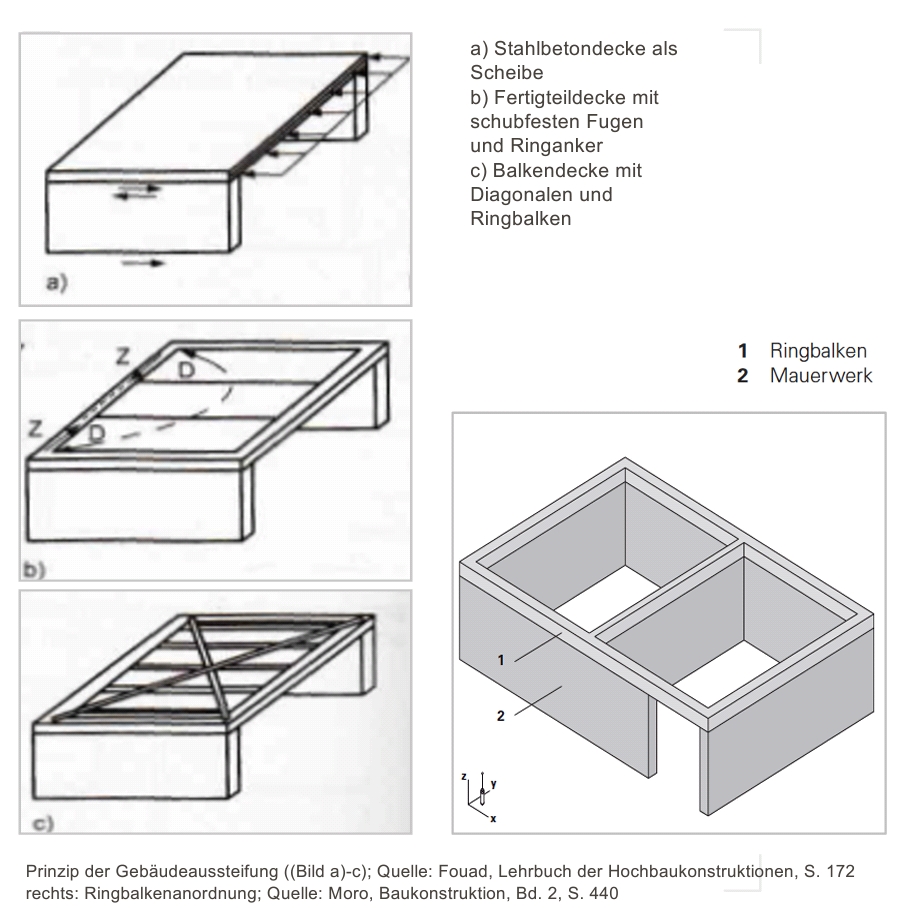

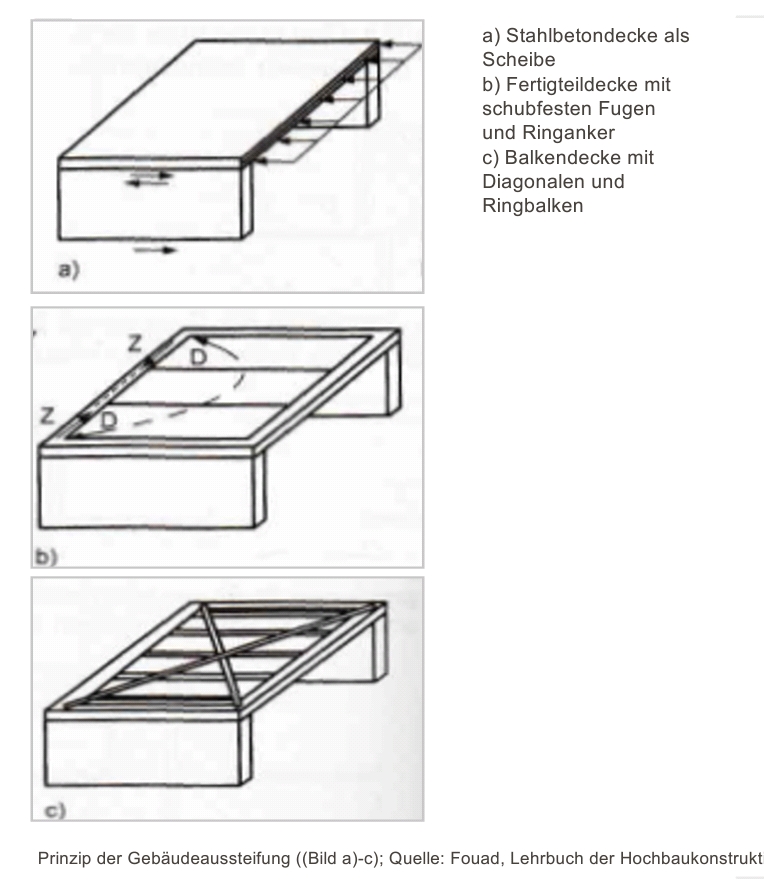

    • Horizontale Scheiben in Höhe der Geschossdecken (bewehrte Stahlbetondecken) übernehmen die horizontalen Kräfte (Bild a);
    • Vertikale Scheiben, so genannte Windscheiben, stützen sie und tragen die Kräfte in den Baugrund ab (Bild a).

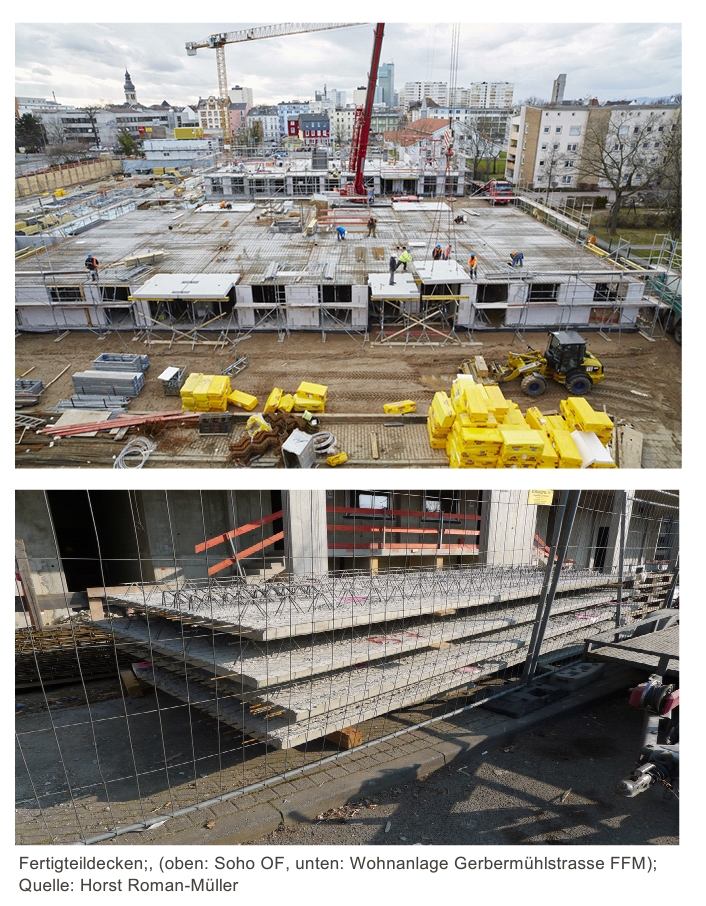

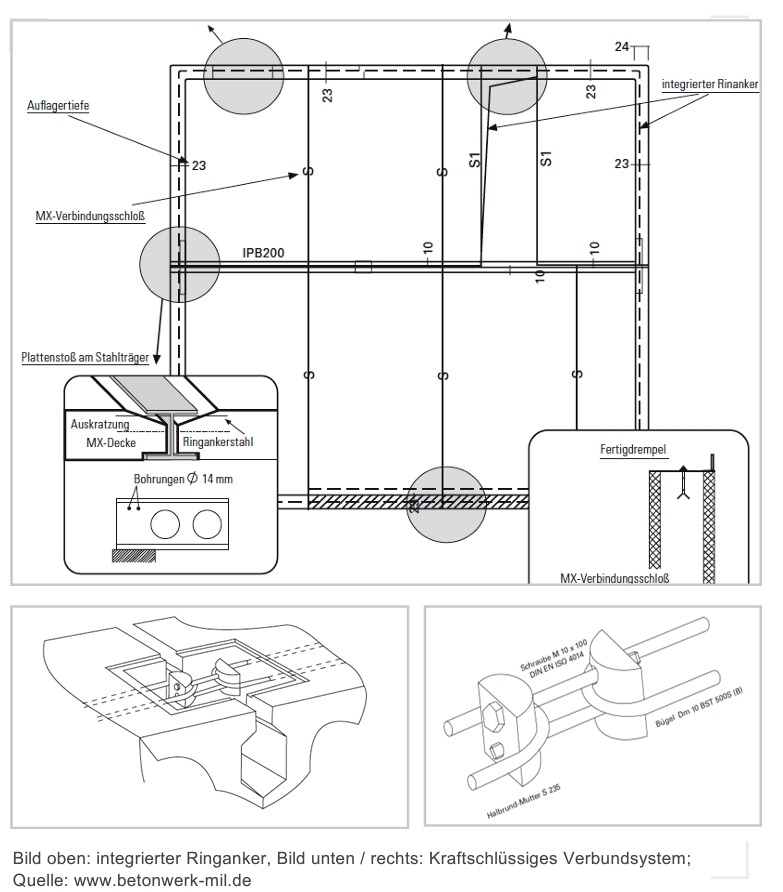

    • Alternative 1: Elementdecken mit Schubverbund zwischen den Fertigteilen und mit anschließenden Ringankern.
    • Alternative 2: Holzbalkendecken können durch Diagonalen aus Brettern in Verbindung mit Ringankern zu liegenden Scheiben ausgebildet werden.

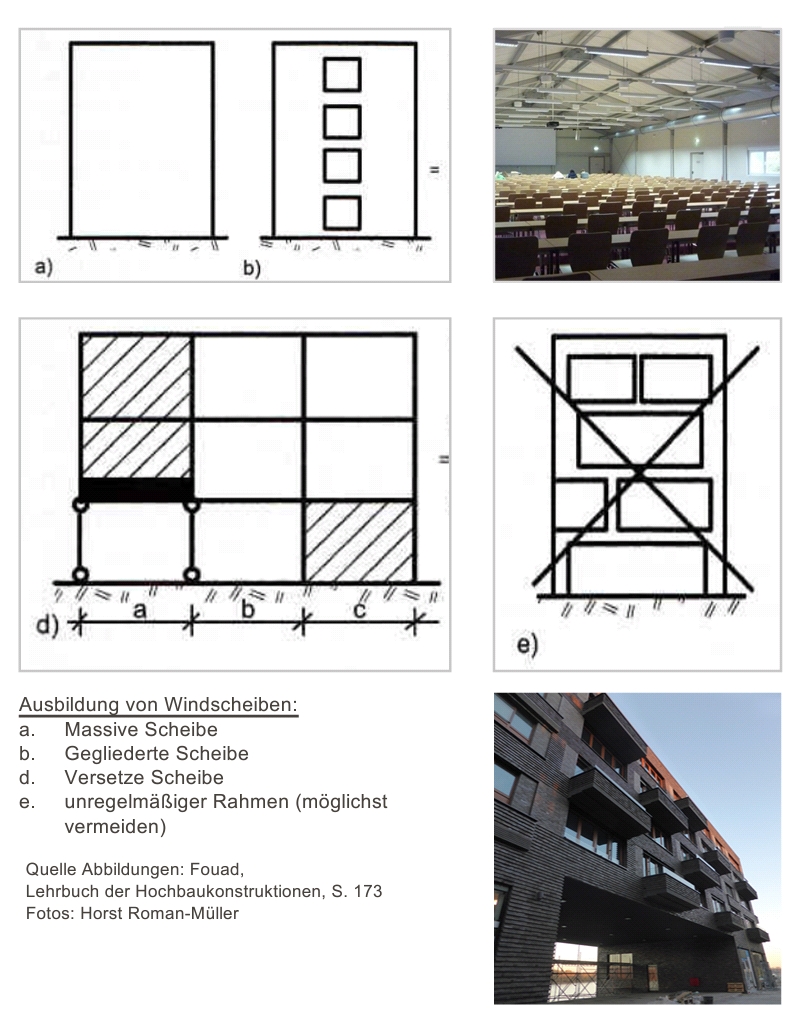

  • Als vertikale Windscheiben dienen üblicherweise gemauerte oder betonierte Wände.

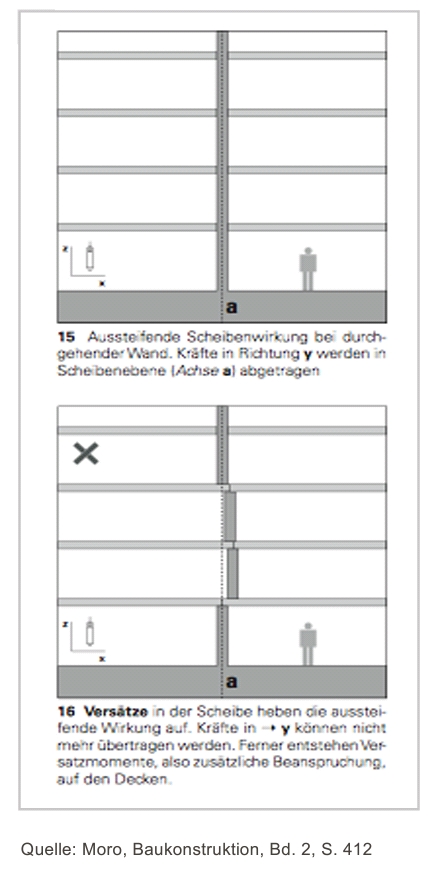

  • Es ist anzustreben, diese für die Aussteifung wichtigen Elemente möglichst ohne Versprünge (und damit ungeschwächt) bis auf die Fundamente geführt werden.
  • Ziel: Eindeutige Ableitung der Kräfte und geringe Verformbarkeit der Scheiben
