Konstruktion VM

Kurbelgehäuse

Was ist der Unterschied zwischen Tunnelgehäuse, „deep Skirt“ und „short Skirt“?
Fertigen sie zu jedem Typ eine Skizze an und nennen sie Vor- und Nachteile !

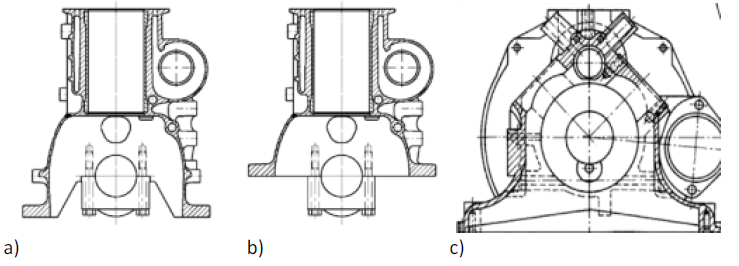

a) „deep Skirt“ (lange Schürze): gute Steifigkeit
b) „short Skirt“ (kurze Schürze): ggf leichter, abhängig von Ausführung der Ölwanne
c) Tunnelgehäuse: steifste Ausführung aber aufwendige Konstruktion und Fertigung
