Konstruktion VM

Kurbelgehäuse

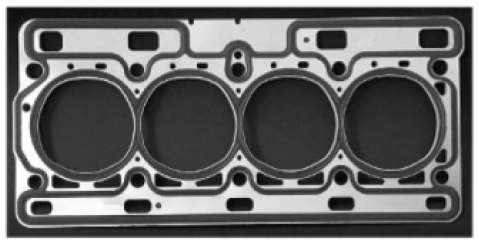

Skizzieren Sie eine Mehrlagen-Stahl-Zylinderkopfdichtung für einen Vierzylinder Viertaktmotor
(8+4[Mikroabdichtung])

· getrennt abgedichtete Durchtritte für Schmierölzulauf, Ölrückläufe, sowie Kühlmittel und
Belüftung des Zylinderkopfes.
· Größe und Verteilung Kühlmitteldurchsätze dienen einer gleichmäßigen Kühlung.
· Mikroabdichtung wird durch Elastomer erzeugt ( Bsp:
· HNBR, hydrierter Akrylnitril-Butadien-Kautschuk
· FKM, Fluorkautschuk
· Gleitlackbeschichtungen zur Verminderung der Reibung und für die Verschleißminderung in
den Gleitzonen
