Konstruktion VM

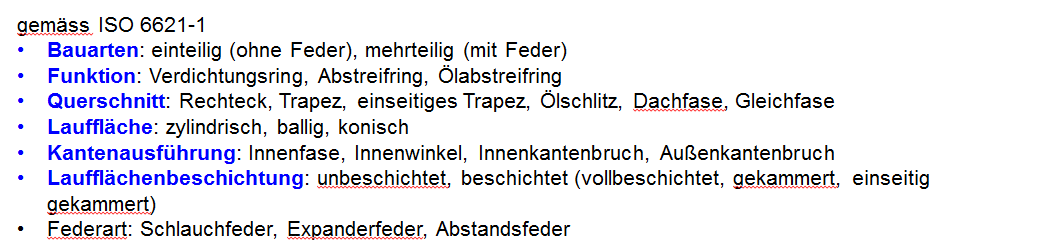

Kolbenringe

Beschreiben Sie Aufbau und Funktionsweise des Ölabstreifers!

– 2 (verbundene oder getrennte) Ringe → dünn, flächenspezifischer Anpressdruck hoch
– dazwischen Durchbrüche bzw. komplett offen, zur Abführung des Öls → Nuten sind mit Abläufen
versehen
– Gaskraft kann nicht zur Unterstützung des Anpressen genutzt werden (wegen
Kompressionsringen), Durchbrüche lassen Gas nicht auf den Ring wirken
– Anpressdruck wird durch zusätzliche Schlauch-, Expander-, oder Abstandsfedern unterstützt
– besseres Abstreifen durch „Nasenform“
– Kontaktfläche zum Zylinder je nach Einsatzzweck und Anforderung unterschiedlich gestaltet
